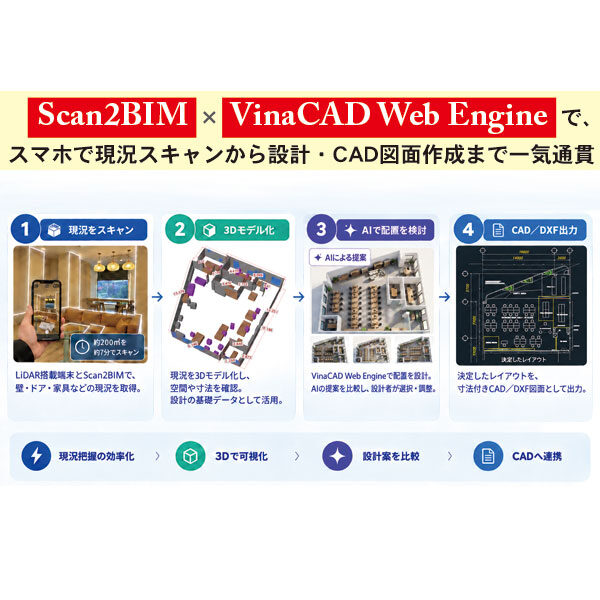

ｓｋｙＡＣＥは、オフィスのリフォームやレイアウト検討に、現況を３Ｄモデル化する「Ｓｃａｎ２ＢＩＭ」と、設計・図面作成に活用する「ＶｉｎａＣＡＤ Ｗｅｂ Ｅｎｇｉｎｅ」を組み合わせた事例を紹介する。現況スキャンのデータを設計につなぎ、ＡＩによる配置案の比較からＣＡＤ図面の出力まで活用する。

今回の事例では、ＬｉＤＡＲ搭載端末で約２００㎡のオフィスを約７分でスキャン。壁・ドア・家具などの現況を取得し、３Ｄモデル化した。改装前の空間を立体的に捉え、設計の基礎データとして利用する。

作成したモデルをＶｉｎａＣＡＤ Ｗｅｂ Ｅｎｇｉｎｅに取り込み、寸法や現在の配置を確認。そのデータをもとに新しいレイアウトを設計する。既存の空間を参照しながら配置を検討できるほか、ＡＩが提案する複数の配置案を比較し、設計者が選択・調整する。３Ｄで案の違いを確認し、最終的なレイアウトを決定する。

決定した最終案は、寸法付きのＣＡＤ／ＤＸＦ図面として出力。現況把握から３Ｄでの検討、図面作成までデータをつなぐことで、オフィス改装の設計業務を効率化する。スキャンで取得した現況を設計に生かし、レイアウト変更の検討を支援する。スキャンから図面まで、工程間で同じ現況データを活用。

※約７分は本事例のスキャン時間です。
